FPGA如何下载程序(Altera or Xilinx)

给Altera或Xilinx的FPGA下载程序,需准备对应开发工具、硬件设备,并按特定步骤操作,具体如下:

Altera芯片使用Quartus II软件。

Xilinx芯片使用ISE软件。

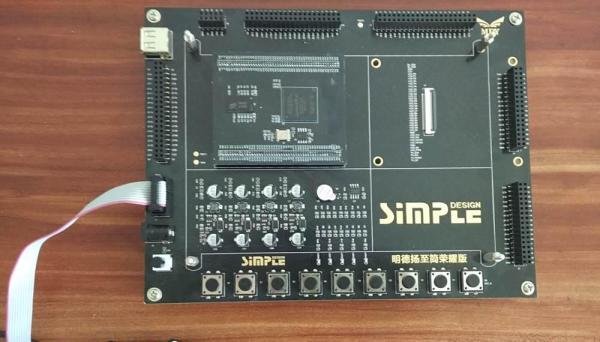

准备好开发板和电源线,将下载器、开发板与电脑正确连接。

FPGA如何下载程序(Altera or Xilinx)

FPGA如何下载程序(Altera or Xilinx)

打开对应软件:Altera芯片打开Quartus II,Xilinx芯片打开ISE。

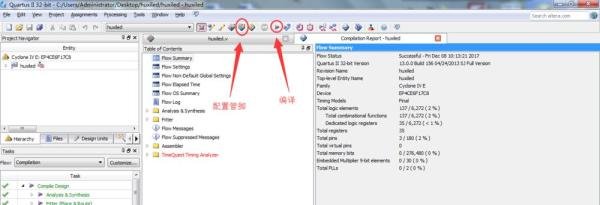

新建工程,进行管脚配置并编译。

FPGA如何下载程序(Altera or Xilinx)

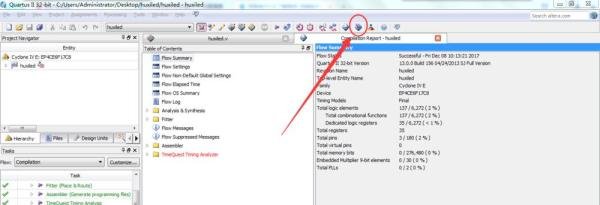

编译完成后,点击软件中相应箭头指示,进入下载页面。

FPGA如何下载程序(Altera or Xilinx)

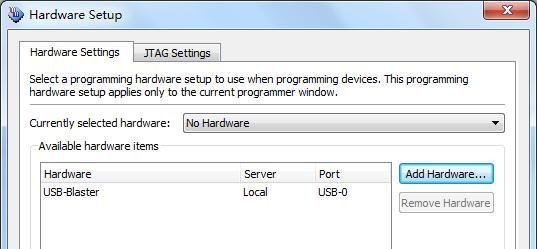

若下载页面显示“No Hardware”,按下左上角“Hardware Setup...”按钮。

FPGA如何下载程序(Altera or Xilinx)

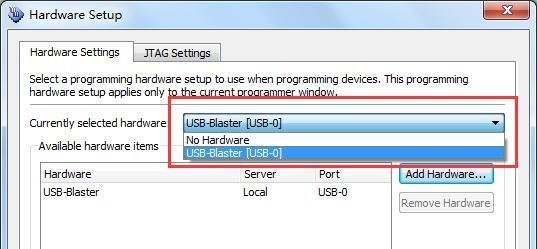

通过下拉按钮选择“USB-Blaster[USB-0]”,再按下右边“ADD Hardware..”添加下载驱动,添加完成后白框里会显示“USB-Blaster”项。

FPGA如何下载程序(Altera or Xilinx)

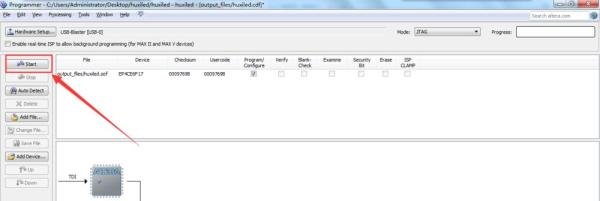

按下左边“Start”按钮开始下载,等待右上角“Progress”显示百分之百,即表示下载完成。
