CA‐IS3722HS 高速双通道数字隔离器是一款高性能、多功能的数字隔离解决方案。以下是对该产品的详细解析：
一、产品概述
CA‐IS3722HS是一款集成了两个高性能数字隔离通道的设备，每个通道均通过二氧化硅(SiO2)绝缘栅实现电气隔离。该器件不仅具有精确的时序特性和低电源损耗，还配备了施密特触发器输入，从而实现了高抗噪性能。此外，CA‐IS3722HS提供了故障安全模式选项，当输入侧电源掉电或信号丢失时，带有后缀H的设备将默认输出为高电平，增强了系统的稳定性和可靠性。
二、主要特性
高速信号传输：
信号传输速率高达DC to 150Mbps，满足高速数据传输的需求。
宽电源电压范围：
支持2.5V至5.5V的宽电源电压范围，适用于多种电源环境。
宽温度范围：
工作温度范围从-40°C至125°C，适用于各种恶劣环境。
默认输出选项：
提供高电平和低电平两种默认输出选项，方便用户根据实际需求进行选择。
优异的电磁抗扰度：
高CMTI能力（±150kV/µs，典型值）确保数字信号在噪声环境中正确传输。
低功耗：
在不同工作条件下，功耗较低，如5V、1Mbps时电流为1.5mA/通道，5V、100Mbps时电流为6.6mA/通道。
精确时序：
具有12ns的传播延迟、1ns的脉冲宽度失真、2ns的传播延迟偏差和5ns的最小脉冲宽度，确保信号传输的精确性。
高隔离电压：
隔离额定值高达3.75kVRMS，宽体封装的产品支持绝缘耐压高达5kVRMS，有效防止噪声和浪涌的干扰。
长寿命：
隔离栅寿命超过40年，确保设备的长期稳定运行。
多种封装选项：
提供窄体SOIC8(S)、宽体SOIC8(G)和宽体SOIC16(W)等多种封装形式，方便用户根据应用需求进行选择。
三、应用领域
CA‐IS3722HS凭借其高性能和多功能性，广泛应用于以下领域：

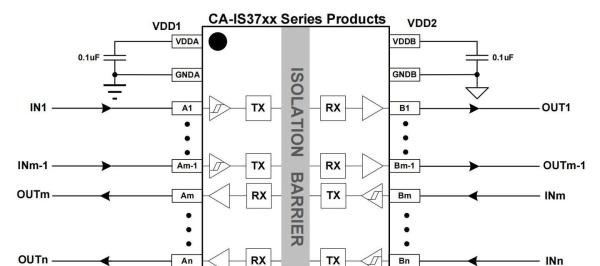

四、产品图片
五、总结
CA‐IS3722HS高速双通道数字隔离器以其高性能、多功能性和广泛的应用领域，成为数字隔离领域的佼佼者。无论是在工业自动化、电机控制还是医疗电子等领域，CA‐IS3722HS都能提供可靠的电气隔离和信号传输解决方案，确保系统的稳定性和可靠性。
