阈值电压详解

阈值电压是半导体器件中的一个重要参数，尤其在MOS（金属-氧化物-半导体）器件中扮演着关键角色。以下是关于阈值电压的详细解释：

一、阈值电压的定义

阈值电压，又称阈值栅压或开启电压，是半导体表面发生反型时的电压。在MOS电容器中，当栅极电压增加到一定程度时，半导体表面的电荷分布会发生变化，从耗尽状态转变为反型状态，此时对应的栅极电压即为阈值电压。

二、阈值电压的组成

阈值电压由两部分组成：氧化层电压和半导体电压。氧化层电压是栅极与半导体之间氧化层上的电压降，而半导体电压则是半导体表面电势的变化。这两部分电压之和即为阈值电压。

三、阈值电压的公式

阈值电压的公式为：

其中，第一项为栅氧化层电压，与氧化层电容C0和栅极电压有关；第二项为半导体电压，与半导体掺杂浓度NA、费米能级与本征费米能级的差值qψB以及半导体介电常数εS和电子电荷量q有关。

四、阈值电压的影响因素

氧化层厚度（dox）：氧化层厚度越大，氧化层电容C0越小，根据阈值电压公式，阈值电压会增大。因此，阈值电压与氧化层厚度正相关。

半导体掺杂（NA）：半导体掺杂浓度越高，半导体中的自由载流子数量越多，需要更高的栅极电压才能将半导体表面从耗尽状态转变为反型状态。因此，阈值电压与半导体掺杂正相关。

金属-半导体功函数差：金属-半导体功函数差会影响栅极与半导体之间的电荷分布，从而影响阈值电压。功函数差越大，阈值电压可能越大或越小，具体取决于功函数差的符号和大小。

氧化层电荷：氧化层中的固定电荷或可动电荷也会影响阈值电压。固定电荷会改变氧化层中的电场分布，而可动电荷则可能在栅极电压作用下移动并改变半导体表面的电荷分布。

五、阈值电压的实际应用

在MOS器件中，阈值电压是决定器件开关特性的关键因素之一。当栅极电压大于阈值电压时，器件处于导通状态；当栅极电压小于阈值电压时，器件处于截止状态。因此，通过调整阈值电压可以实现对MOS器件开关特性的精确控制。

此外，阈值电压还与器件的功耗、速度等性能参数密切相关。在集成电路设计中，需要根据具体的应用需求选择合适的阈值电压值以优化器件的性能。

六、总结

阈值电压是半导体器件中的一个重要参数，它决定了器件的开关特性。阈值电压由氧化层电压和半导体电压两部分组成，并受到氧化层厚度、半导体掺杂、金属-半导体功函数差以及氧化层电荷等因素的影响。在集成电路设计中，需要根据具体的应用需求选择合适的阈值电压值以优化器件的性能。

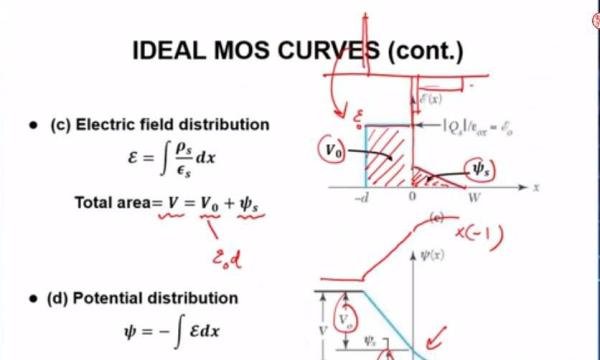

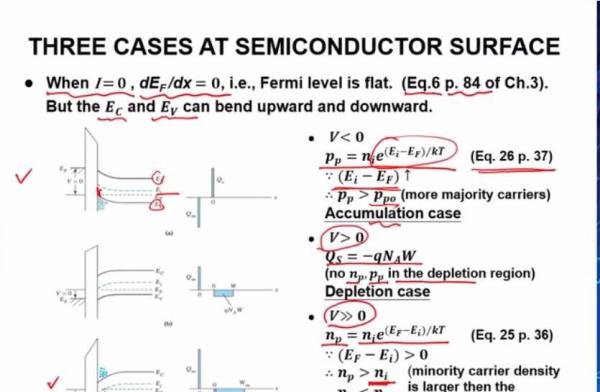

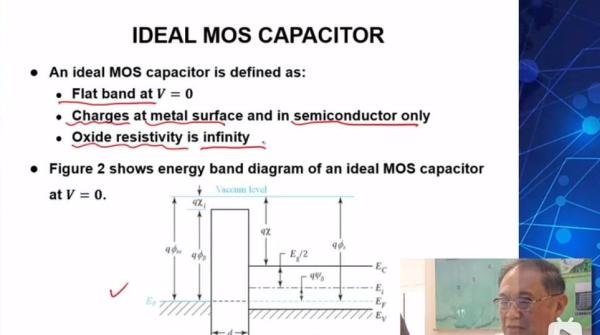

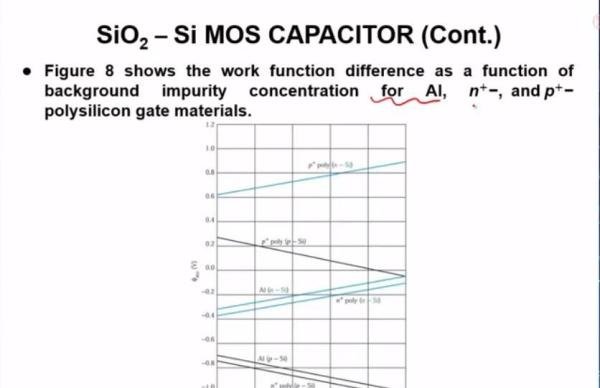

以上图片展示了能带图的变化、阈值电压的组成以及C-V曲线的变化，有助于更直观地理解阈值电压的概念和影响因素。
