双联大蓝瓶(带旁通)净水水路组成及安装
一、双联大蓝瓶(带旁通)净水水路组成
双联大蓝瓶(带旁通)净水系统主要由以下几部分组成：
双联滤瓶：采用意大利原装进口的atlas雅德拉斯双联滤瓶，该滤瓶用材优良，经过严格检测，是同类产品中的佼佼者。双联滤瓶设计可以容纳两个滤芯，实现多级过滤，提高水质净化效果。
滤芯：滤芯是双联大蓝瓶净水系统的核心部件，用于去除水中的杂质、异味、余氯等有害物质。根据实际需求，可以选择不同种类和规格的滤芯，以达到最佳的净化效果。
旁通水路：旁通水路即备用水路，当需要更换滤芯或净水水路出现故障时，可以打开旁通水路，确保不影响正常用水。旁通水路的设计增加了系统的灵活性和可靠性。
压力表：压力表用于观测大蓝瓶前后压差数值，通过判断压差大小，可以了解滤芯的脏堵程度，为更换滤芯提供数据依据。
压力罐：压力罐起到稳压作用，可以确保净水系统在水压波动时仍能稳定运行。
闸门及联动装置：闸门用于控制水路的通断，联动装置则实现闸门的自动切换。在过滤水状态下，①③号阀开启，②号阀闭合；在旁通状态下，②号阀开启，①③号阀闭合。这种设计使得系统操作更加简便、灵活。
二、双联大蓝瓶(带旁通)净水系统安装
双联大蓝瓶(带旁通)净水系统的安装步骤如下：
确定安装位置：根据家庭用水需求和空间布局，确定双联大蓝瓶净水系统的安装位置。确保安装位置便于操作和维护，同时避免阳光直射和潮湿环境。
准备安装工具：准备好所需的安装工具，如螺丝刀、扳手、管钳等。确保工具齐全、完好，以便顺利进行安装。
连接水管：按照系统组成图，将进水管、出水管、旁通水管等连接到相应的位置。在连接过程中，注意使用合适的密封材料，确保连接处不漏水。
进水管连接：将进水管连接到自来水表后的单向阀（如未安装单向阀，则需先安装单向阀），然后连接到双联滤瓶的进水口。
出水管连接：将出水管从双联滤瓶的出水口引出，连接到家庭用水管道或指定的用水点。
旁通水管连接：将旁通水管连接到双联滤瓶的旁通口，另一端连接到进水管或出水管上，以便在需要时切换至旁通状态。
安装滤芯：打开双联滤瓶的盖子，将滤芯按照说明书的要求安装到滤瓶中。注意滤芯的型号和规格要与滤瓶相匹配，确保安装牢固、密封良好。
安装压力表：将压力表连接到双联滤瓶的出水口附近，以便随时观测压差数值。
安装压力罐：根据系统组成图，将压力罐连接到出水管上，确保压力罐能够正常工作。
调试系统：安装完成后，打开水源，检查各连接处是否漏水。然后按照闸门联动图的要求，切换至过滤水状态，观察系统是否正常运行。如有异常情况，及时排查并处理。
注意事项：
在安装过程中，务必遵循产品说明书和安全规范，确保操作正确、安全。
安装完成后，应定期对系统进行维护和保养，如清洗滤芯、检查压力罐等，以确保系统长期稳定运行。
如遇停水等特殊情况，应及时关闭水源，防止系统负压造成涉水件损坏。
以下是双联大蓝瓶净水系统的组成图示：

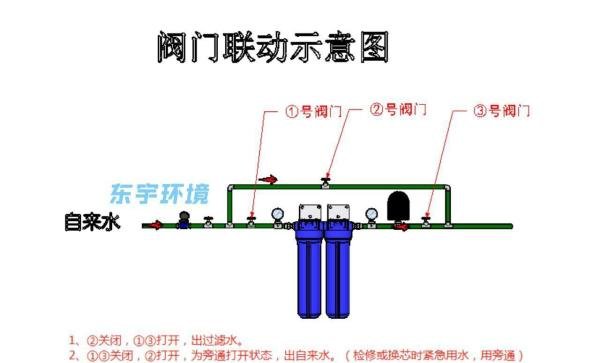

以及闸门联动图示：
通过以上步骤，您可以成功安装并调试双联大蓝瓶(带旁通)净水系统，为您的家庭提供安全、健康的饮用水。
