智能手表静电测试复位及卡死问题的整改，需从PCB布局优化、静电释放路径设计、充电回路缩短等方面入手，通过移除静电路径下方信号线、增加完整地层、就近布置静电管等措施提升抗静电能力。

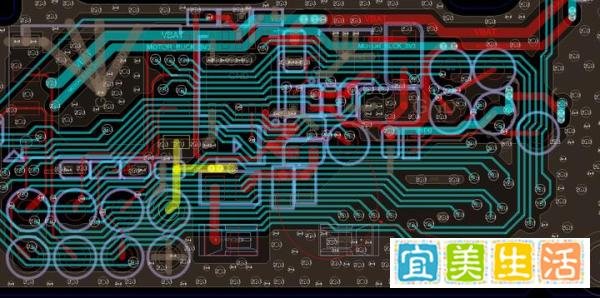

信号干扰：充电弹片和正极充电路径下方的相邻层信号线过多，缺乏完整的地层来释放静电。当静电打入时，会瞬间干扰到信号走线，而静电管来不及释放静电，导致系统异常。例如，有高速的flash信号经过这些区域，进一步加剧了干扰。
静电释放不畅：静电在通过充电路径时，由于路径较长且邻层没有完整的地，静电无法及时有效地释放，从而影响到系统的正常运行。
实验验证
并联静电管：在充电输入正极弹片就近并联一个静电管，使静电打正极接触弹片±6KV时，能够第一时间把静电从静电管处释放掉。这表明增加静电管可以有效提高静电释放能力。
弹片悬空实验：将正极弹片悬空起来，然后从充电输入正极弹片飞一根线到充电IC输入端电容处，并断开电容之前的路径（确保充电通路正常）。这样做的目的是避免原PCB上的充电路径走线有静电流过干扰到相邻的信号走线。经过实验，接触的±6KV稳过无异常通过，而对比不处理时±3KV都不行，进一步验证了信号干扰是导致系统异常的原因之一。
解决方案

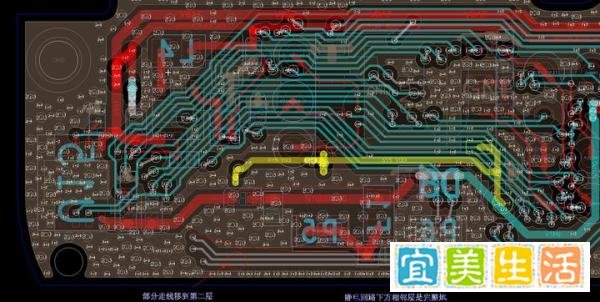

优化PCB布局走线：把静电路径下方的信号走线移走，避免静电对信号产生干扰。例如，重新规划PCB布局，确保充电路径下方没有敏感信号线。
缩短充电回路：目的是缩短静电通过的路径，减少静电干扰的可能性。可以通过优化走线方式，使充电回路更加紧凑。
充电回路下面净空不走线：确保充电回路下方没有其他走线，避免静电通过时对其他线路产生影响。
保证静电通过路径邻层有完整的地：静电释放的路径是通过第三层的地进入到第二层主地层，这样可以为静电提供一个有效的释放通道，减少对其他部分的影响。
静电管布置：静电具有辐射干扰，在PCB布局走线时，应尽可能把静电管靠近静电进来的位置，同时要就近打孔，让静电快速进入主地层，以免干扰到其他敏感器件或走线。
地层设计：静电通过的路径相邻层尽可能有完整的地，避免有敏感信号经过。在设计PCB时，要充分考虑地层的完整性，合理规划信号线和地线的布局。
